rectangular, estriado, estrella y otras presentaciones
Los ánodos de estaño se utilizan en galvanoplastia para suministrar los iones metálicos que forman el recubrimiento sobre una pieza. El estañado puede proporcionar protección contra la corrosión, soldabilidad y un acabado funcional o decorativo [1].

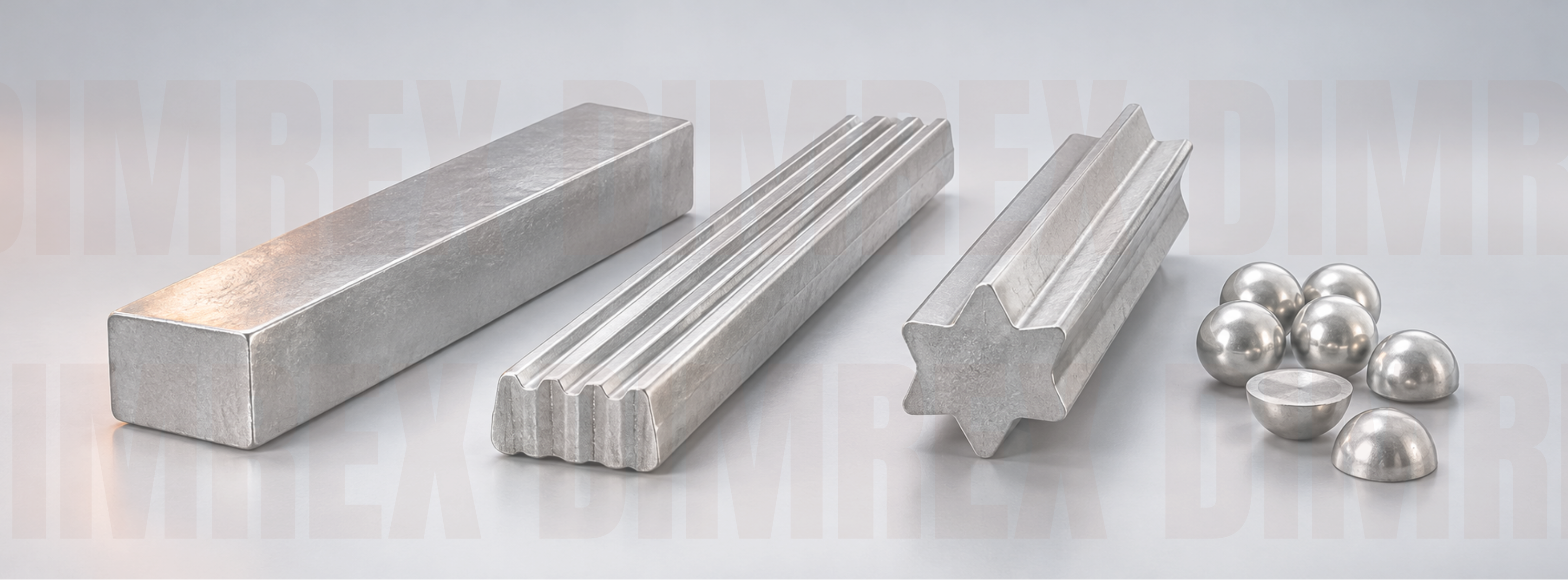

Los tipos de ánodos de estaño se diferencian principalmente por su geometría, superficie y forma de instalación. La mejor presentación depende del equipo, el baño electrolítico y las características del proceso.
Ánodo rectangular
Es una pieza sólida con superficies planas y dimensiones adaptables. Su forma facilita la instalación en distintos tanques y ofrece una superficie anódica amplia.
Puede ser adecuado para:
- Líneas convencionales de galvanoplastia.
- Tanques con soportes para ánodos colgantes.
- Procesos que requieren medidas específicas.
Ánodo estriado
Cuenta con canales longitudinales que aumentan su área superficial respecto de una pieza completamente plana del mismo tamaño. Dependiendo de la instalación, esta geometría puede favorecer el contacto con el electrolito y una disolución más uniforme.
Su selección debe considerar el espacio disponible, la densidad de corriente y la relación entre el área del ánodo y la del cátodo.
Ánodo estrella
Su diseño incorpora diferentes salientes alrededor de la pieza. Esta geometría ofrece mayor superficie expuesta y puede adaptarse a configuraciones especiales del equipo.
Antes de utilizarlo deben evaluarse las dimensiones del tanque, la distribución de corriente y la forma de sujetar el ánodo.
Esferas y semiesferas
Estas presentaciones pueden colocarse dentro de canastillas anódicas. Su tamaño compacto facilita la reposición gradual del material conforme se consume.
Son una alternativa para procesos que requieren:
- Alimentación continua de estaño.
- Manejo práctico del inventario.
- Aprovechamiento del espacio dentro de las canastillas.
¿Cómo seleccionar la presentación correcta?
La geometría no debe elegirse solamente por precio. Es necesario evaluar:
- Tipo y formulación del baño.
- Área anódica requerida.
- Densidad de corriente.
- Dimensiones del tanque.
- Sistema de sujeción o canastilla.
- Frecuencia de reposición.
- Pureza y composición química.
Las impurezas del estaño pueden acumularse en el baño y afectar el proceso. La norma ASTM B339 establece requisitos de composición química para estaño refinado y contempla elementos como plomo, cobre, hierro, bismuto y zinc [2].
DIMREX fabrica ánodos de estaño rectangulares, estriados, estrella y en presentaciones especiales. También ofrece productos fundidos o extruidos conforme a las necesidades de cada operación [3].
Referencias bibliográficas
- U.S. Environmental Protection Agency. “Electroplating Effluent Guidelines”. EPA.
- ASTM International. ASTM B339-19(2024): Standard Specification for Pig Tin. ASTM.
- DIMREX. “Ánodos para recubrimientos metálicos”. Sitio oficial.
- Schlesinger, M. y Paunovic, M. (eds.). Modern Electroplating, 5.ª edición. Wiley, 2010. Wiley.
